KY TYPE 108, Elastomer Bellow Shaft Seals

Combined Materials:
Stationary Ring (Alumina 99%/Alumina 99.5%/SiC/SSiC/TC)
Rotary Ring (Carbon/SiC/SSiC/TC)
Secondary Seal (NBR/EPDM/Viton)
Spring and Punched Parts (SS304/SS304)

Working Conditions:
Pumps: Centrifugal pumps, pipe pumps, ordinary industrial pumps, etc.
Temperature: -20°C~110°C
Pressure: ≤0.8MPa
Speed: ≤ 10 m/Sec

Download KY TYPE 108, Elastomer Bellow Shaft Seals.pdf

If you have any questions, please send us an EMAIL about your technical applications.

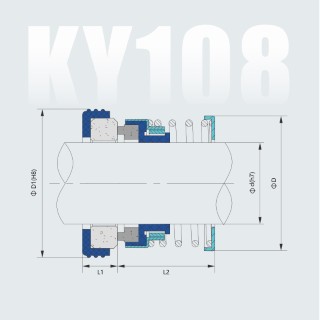

Part Numbers d D D1 L1 L2
KY TYPE 108-9 9 20 21 5 15
KY TYPE 108-10 10 20 21 5 15
KY TYPE 108-11 11 22 24 5 15
KY TYPE 108-12 12 22 26 5 15
KY TYPE 108-14 14 24.5 26 5 20
KY TYPE 108-15 15 26.5 27 5 20
KY TYPE 108-16 16 26.5 27 5 20
KY TYPE 108-17 17 32 33 5 20
KY TYPE 108-18 18 32 33 5 20
KY TYPE 108-19 19 34 35 5 20
KY TYPE 108-20 20 34 35 5 20
KY TYPE 108-22 22 36 37 6 22
KY TYPE 108-25 25 39 40 7 25
KY TYPE 108-28 28 42 43 7 28
KY TYPE 108-30 30 44 45 7 28
KY TYPE 108-35 35 49 50 8 29
KY TYPE 108-40 40 56 58 8.5 31.5
KY TYPE 108-45 45 61 63 8.5 31.5
KY TYPE 108-50 50 67 70 8.5 36.5
KY TYPE 108-55 55 72 75 8.5 36.5
